由于3ML灌裝量較小，灌裝精度要求高，在滿足秒灌裝量要求的前提下，盡量選擇較細的軟管進 行灌裝，可以更好的滿足灌裝精度，所以選擇 19#軟管(秒灌裝量為 0.5-5.1ml/s) 脫機模式（不需要外控控制啟停，按照固定的時間間隔進行灌裝）

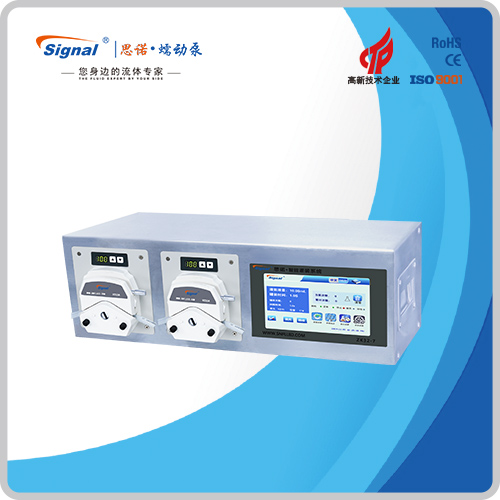

小型蠕動泵灌裝機控制器具體操作方法如下：
1) 將設備、泵頭、管路、電源線和通訊線等連接好，準備好量筒和天平。
2) 設備上電運行。
3) 在主界面進入系統參數界面，點擊界面任意位置輸入初始密碼 123456，確認密碼正確后 點擊密碼，可設置新密碼；選擇所安裝的泵頭，工作模式設置為脫機模式。?
4) 點擊通道設置，進入通道設置頁面，設置通道總數，通道使能，按需設置各通道運轉方 向，返回主界面。?
5) 點擊執行單元上側的面膜按鍵設置通道地址，通道地址可按需設置（不可重復），不能 大于通道總數。
6) 由控制器主界面進入灌裝參數設置頁面。設置軟管型號為 19#；灌裝液量為 3ml；灌裝 時間為 1.2s；回吸角度和回吸延時設置為 0；間隔時間設置為 1s。設置完成后可更改方案名 稱，點擊保存保存方案，以便后續調用。點擊方案下發，將該方案參數下發給執行單元。?
7) 返回主界面。
8) 由主界面進入填充回吸界面。選擇填充功能，按下總控鍵，對所有通道進行填充，填充 完成后松開按鍵；也可點擊各通道填充/回吸控制按鍵，單獨進行填充，點擊按鍵開始填充， 填充完成后，再次點擊，填充停止。
9) 返回運行頁面。?
10) 在主界面點擊啟停按鈕，實施灌裝，1 次灌裝完成后，點擊啟停按鈕，停止灌裝。觀察 液體滴落情況，假如出現液體滴落，可返回灌裝參數頁面適當設置回吸角度和回吸延時，保 存方案并下發給執行單元。?
11) 在主界面點擊參數校正，進入校準頁面。可選擇合適的校準方法。?
12) 如選擇稱重校準，選擇校準通道，點擊啟停按鈕開始灌裝一次后稱重，輸入液體密度、 掛壁值、輸入實測灌裝液體重量，點擊校準生效，在點擊啟停按鈕，看裝量是否滿足要求。 如不理想可重復稱重校準過程。用此操作過程依次對其他通道進行校準。
13) 校準完成后返回主頁面，點擊啟停按鈕實施灌裝，灌裝幾次后檢測灌裝液量及精度是否 滿足要求，不滿足要求在再次進行校準，直至滿足要求。?
14) 灌裝完成后進入填充回吸頁面，點擊回吸，按需對所有通道或特定通道進行液體回吸。
?聯機模式（需要外部啟動信號控制灌裝）：
在脫機模式中第三步將系統設置界面中工作模式設置為聯機模式，設置好啟停信號和缺瓶止灌信 號邏輯。在開始一次灌裝前要點擊主界面啟停按鈕，指示燈顯示綠色運行狀態時，給執行單元一 個啟停信號，設備開始一次灌裝。處于聯機運行狀態時，只有參數校準功能有效，想要操作其他 功能時要先點擊主界面啟停按鈕關閉外控使能。其他操作方式同脫機模式
